選型方案-電力試驗設備選型調頻調感串聯諧振配置選型

責任編輯：葉穆生

人氣：

發表時間：2024-07-18 09:29:42

調頻/調感串聯諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。是運用串聯諧振原理設計的最新型交流耐壓試驗設備。傳統的工頻耐壓裝置往往單件體積大，重量重，不便于現場搬運，而且不便于任意組合，靈活性較差。相比，變頻串聯諧振試驗裝置（體積與重量約為傳統試驗變壓器的1/10～1/30）體積小，重量輕，易搬動，而且是分件式設計，便于根據現場需求靈活配置電抗器的個數，大大降低了勞動強度，提高工作效率。
變頻串聯諧振耐壓試驗裝置試驗主要用于以下方面：
1、6kV-500kV高壓交聯電纜的交流耐壓試驗
2、6kV-500kV變壓器的工頻耐壓試驗
3、GIS和SF6開關的交流耐壓試驗
4、發電機的交流耐壓試驗
5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。

設備名稱	推薦型號	適用范圍	產品圖片
串聯諧振	MSXB-F-75kVA/75kV	10kV/300mm²長度1.5km電纜 35kV主變
串聯諧振耐壓試驗裝置	MSXB-F-135kVA/108kV	10kV/300mm²電纜3km,10kV主變 35kV/300mm²電纜1km 35kV主變,35kV開關、互感器
串聯諧振試驗裝置	MSXB-F-108kVA/108kV	10kV/300mm²電纜2km 35kV/300mm²電纜0.6km 10kV/20000kVA主變 35kV/31500kVA主變 10kV開關、互感器 35kV開關、互感器 110kV/40000kVA主變中性點的
調頻串聯諧振試驗裝置	270kVA/270kV	10kV/300mm²電纜5km 35kV及以下電壓等級GIS,開關等變電站設備 35kV/300mm²電纜2km 110kV/300mm²電纜0.5km 110kV及以下電壓等級GIS,開關等變電站設備 110kV/63000kVA主變的交流耐壓試驗
串聯諧振裝置	MSXB-F-540kVA/270kV	10kV/300mm²電纜8km 35kV/300mm²電纜4km 110kV/400mm²電纜0.7km 110kVA/80000kVA主變?nèi)^緣 110kV斷路器、GIS
變頻串聯諧振試驗成套裝置	MSXB-F-1000kVA/500kV	35kV/630mm²電纜3km 110kV/630mm²電纜1km 110kV及以下斷路器、PT、CT、絕緣子 110kV主變線端 220kV/630mm²電纜0.5km 220kV及以下斷路器、PT、CT、絕緣子 220kV主變中性點
變頻串聯諧振	MSXB-F-1620kVA/540kV	35kV/630mm²電纜2km 35kV/240mm²電纜3km 35kV 及以下斷路器、PT、CT、絕緣子等 110kV 主變線端,110kV/630mm²電纜2km 110kV及以下斷路器、GIS、PT、CT、絕緣子 220kV 主變中性點的 220kV 及以下斷路器、GIS（5 個間隔） PT、CT、絕緣子 220kV/630mm²電纜0.8km
變頻串聯諧振耐壓試驗裝置	MSXB-F-4000kVA/800kV	110kV/630mm²電纜3.5Km 220kV/630mm²電纜1.2km 500KV及以下電壓等級開關、互感器
變頻串聯諧振試驗裝置	MSXB-F-8100kVA/500kV	110kV/1000mm²電纜10km 220kV/1000mm²電纜4km, 10kV 及以下斷路器、GIS（10 個間隔） PT、CT、絕緣子 220kV 及以下斷路器、GIS（5 個間隔） PT、CT、絕緣子
變壓器感應電壓帶局部放電測量裝置	MSWJ-300KW	滿足220kV變壓器的感應耐壓及局放試驗,容量240MVA 110kV/1000mm²/6km電纜的無局放試驗, 220kV/1000mm²/3km電纜的無局放試驗滿足 220kVGIS、開關、局放試驗

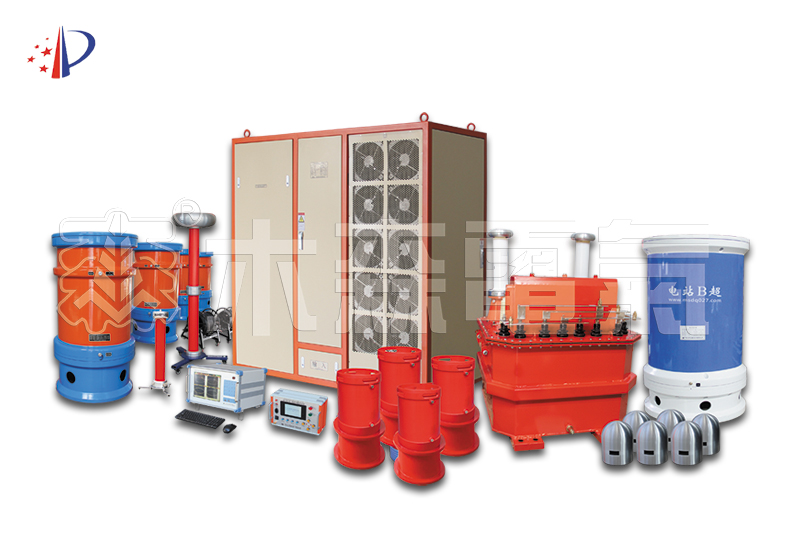

變壓器感應電壓帶局部放電測量系統	450KW/8800kVA/220kV	滿足 750kV 及以下電壓等級變壓器局部放電感應耐壓試驗滿足 1000kV 特高壓 GIS 交流耐壓局部放電試驗
調感串聯諧振試驗裝置	MSXB-F-80kVA/160kV	滿足110kV-330kV電容式或電磁式電壓互感器校驗誤差試驗
